Virtualization Questions

Overview

 ▷hypervisor : 동일 호스트 위에 여러 운영체제(가상 머신)를 동시에 실행하기 위한 논리적 플랫폼. CPU,메모리,디스크 같은 하드웨어 자원을 가상 분할 배분시켜 가상 머신에 제공하는 기반 레이어(계층) / 출처 : 정보통신기술용어해설

- software는 만들고 관리하는 가상머신. 하나의 physical server에서 memory나 processing 같은 resource를 공유함으로써 multiple guest VM(Virtual Machine)을 지원 가능하도록 해준다.

- VM (Virtual Machine)은 같은 host 내 다른 VM과 소통하기 위해 virtual switch (vSwitch)를 사용한다. vSwitch는 정보를 내보내기 위해 host’s physical NIC에 연결하여 VM가 L2에 접근하는 것을 허락한다. (**NIC = 호스트에서 네트워크와의 연결을 담당한 인터페이스 역할을 하는 장치로 보통 LAN 카드를 지칭함)

- 각 VM은 vSwitch에 연결되어져 있는 vNIC (virtual NIC)를 제공 받는다. 여러 개의 vNIC가 하나의 vSwitch에 연결될 수 있다. vSwitch는 physical host에 연결된 VM이 physical switch를 통해 나가지 않고 다른 L2 장비와 통신할 수 있도록 해준다.

- STP를 사용할 순 없지만, 하나의 VMNIC에서 들어온 frame은 다른 VMNIC card로 나갈 수 없도록 한다.

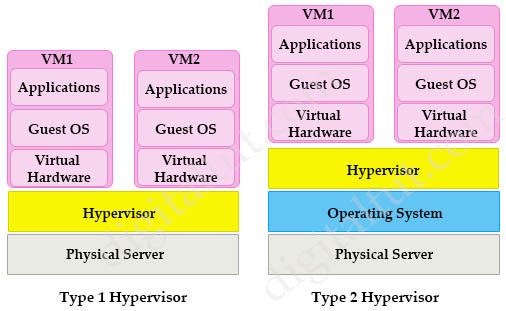

 ▷hypervisor의 두 가지 type

1.  type 1 hypervisor (or native hypervisor)
   - physical server에 설치되고 OS가 hypervisor에 설치된다. hardware resource에 바로 접근이 가능하다. 고로 hosted architecture보다 더 효율적이다.
   - ex) VMware vSphere with ESX/ESXi, Oracle VM Server, KVM와 Microsoft Hyper-V이 있다.


2.  type 2 hypervisor (or hosted hypervisor)
   - physical hardware가 아닌 OS 위에서 실행된다. type 2의 큰 이점은 management console software가 필요하지 않다는 것이다.
   - ex)VMware Workstation (Windows, Mac와 Linux에서 실행 가능), Microsoft Virtual PC (Windows에서만 실행 가능).



 ▷multiple physical server를 구축함으로써 조직이 얻을 수 있는 몇몇 benefits:
+ Underutilized servers can be retired or redeployed. (불필요한 서버를 줄일 수 있다.)
+ Rack space can be reclaimed. (랙 공간이 확보된다.)
+ Power and cooling loads can be reduced. (전원과 쿨링에 따른 부하가 줄어든다)
+ New virtual servers can be rapidly deployed. (새로운 가상서버를 빠르게 배치할 수 있다.)
+ CapEx (higher utilization means fewer servers need to be purchased) and OpEx (few servers means a simpler environment and lower maintenance costs) can be reduced. (높은 가용성은 새로운 서버 구매 비용을 줄일 수 있다. - CapEX / 적은 수의 서버는 간단한 환경을 만들고 유지비용을 줄여준다. -OpEx)



 ▷Para-virtualization는 가상화 기술을 강화시켜주는 기술로, guest OS가 VM에 설치되기 전에 수정된 상태에서 VM에 설치되는 것을 말한다. (emulation할 필요가 없어짐.)

- guest OS가 hardware에 접근할 수 있도록 함으로써 Para-virtualization는 guest OS와 hypervisor 사이에서 소통할 수 있다. (using API calls) 이렇게 성능과 효율성을 향상시킨다. (Para-virtualization와 full-virtualization의 주된 차이점.)



Q1.
- CE rotuer (Customer Edge router)

- VRF (Virtual Routing Forwarding) : IP 네트워크 환경에서 하나의 router에 독립적인 가상의 routing table을 생성하여 네트워크 가상화를 제공하는 기능. / 출처 : https://a-gyuuuu.tistory.com/93



Q2.

- RD (Route Distinguisher) : IPv4에 RD를 추가하여 VPNv4 주소체계로 전송하는 방식. (중복된 IP주소를 식별하기 위한 방법으로 사용)
- RT (Route Target) : RT 정보는 IPv4에서 VPNv4로 변환될 때 추가되고 이것은 export RT라고 한다. 수신할 때 확인하는 RT값을 import RT라고 한다.



Q3.

- VRF-lite : MPLS 없이 사용하는 VRF. 고로 MPLS 없이 하나의 라우터에 여러 가상의 routing table을 생성하는 것.
